Verdt å vite om ESD-gulv

De aller fleste gulvmaterialer er antistatiske. Det betyr at de ikke vil bidra til at det oppstår statisk elektrisitet som utlades ved kontakt mellom mennesker og møbler og utstyr eller andre gjenstander. Likevel kan det ved unormalt tørr inneluft oppstå enkelte støt. Dette er normalt helt ufarlig, men kan være litt ubehagelig. I rom med utstyr for røntgen og dialyse, renrom og andre undersøkelsesrom på sykehus, i datarom og enkelte industrimiljøer kan et vanlig støt av statisk elektrisitet imidlertid skape farlige eller økonomisk kostbare skader eller til og med gi opphav til eksplosjon eller brann. Her kreves mer av gulvet enn at det er antistatisk: gulvet må være statisk isolerende eller elektrostatisk avledende, såkalte ESD-gulv.

– Ved prosjektering av gulv i miljøer der elektrostatisk utladning er problematisk, må det foreskrives gulv som er designet for å lede statisk elektrisitet til jord, forklarer Jan Åge Iversen, teknisk sjef hos Polyflor.

– De vanligste stedene hvor det brukes ledende gulv er i helsesektoren, elektronikkindustrien, kjemiindustrien, våpenindustrien og lignende, sier han.

Denne typen gulv går under benevningen ESD-gulv, også kalt avledende, ledende, halvledende eller jordet gulv. ESD er en forkortelse for Electro Static Discharge, altså elektrostatisk avledende. ESD-gulv finnes i form av ulike vinylbelegg, gummigulv og linoleumgulv som defineres av felles standarder og Europa-normer; EN-1081, EN-1815 og EN/IEC-61340. Gulvene benevnes med forkortelsene SD (Semi Dissipative), SC (Semi Conductive), EC (Electric Conductive) eller EL (Elektrisk Ledende).

– I områder hvor det benyttes ESD-gulv benyttes det ofte også andre metoder for å avlede statisk elektrisitet som ESD-sko, ESD-armbånd som kobles til jord, ESD-skrivebordsmatter med mer, sier Espen Josten, teknisk sjef hos Tarkett Norge.

I Forskrift om elektriske lavspenningsanlegg stiller loven krav til gulv i rom i medisinske områder hvor elektrostatiske utladninger kan være forbundet med fare for pasienter eller omgivelsene.

–  I alle andre tilfeller hvor gulvet må ha avledende egenskaper, er det aktivitetene som skal foregå i rommet og leverandøren av utstyret til dette, som angir hvilken øvre og nedre grense for resistans som gulvet må oppfylle, sier Markus Lia hos Forbo Flooring.

–  Det er med andre ord ikke gulvlegger eller leverandør av gulvbelegg som prosjekterer eller avgjør hvilke ESD-egenskaper et gulv ved et prosjekt skal ha, sier Josten.

De avledende egenskapene angis av gulvets evne til å lede vekk elektrostatiske ladninger og måles i enheten Ohm (Ω). Dette er måleenheten for resistans, altså motstand. Jo lavere motstand et materiale har, dess bedre leder det strøm. Og omvendt: jo høyere motstanden er, dess bedre isolerer materialet mot elektrisk strøm.

– Det kan virke motsigende at jo lavere Ohm-verdien er, jo bedre vil gulvet lede strøm til jord, sier Iversen.

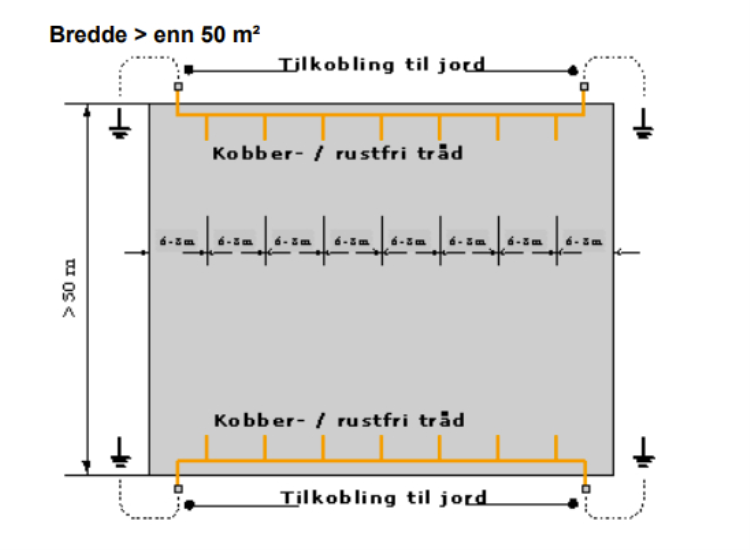

Ved installasjon av avledende gulv er det spesielle hensyn som må tas. Disse angis av gulvleverandørens tekniske dokumentasjon. Det kan for eksempel være at gulvet skal legges i et lim med avledende egenskaper, eller kobles til jord med kobbertråd plassert i et spesifikt mønster under gulvbelegget.

– Ledende belegg skal aldri legges på sponplater og andre trebaserte materialer. Belegg som legges i ledende lim skal alltid legges vått, og er derfor avhengig av et sugende underlag. Tørketidene og vedheften er også annerledes for denne typen lim enn for hvitt lim, sier Frode Olaisen hos limleverandøren Sika.

– Ved legging av ESD-gulv er det viktig at anvisning fra valgt leverandør følges. Plassering av koblingspunkter til jord er ofte beskrevet og angitt på tegning, selve kobberbåndet kobles til jord av elektriker etter at gulvet er lagt, sier Josten.

Etter installasjon skal en sertifisert elektroinstallatør kontrollmåle resistansen i gulvet. Denne kontrollen gjentas også periodisk gjennom gulvets levetid for å sikre at egenskapene opprettholdes.

For at de avledende egenskapene skal opprettholdes over tid, finnes det også spesielle anvisninger for renhold og vedlikehold i bruksfasen og gjennom hele gulvets levetid. Det er viktig opprette gode rengjøringsinstrukser for rom med ESD-gulv, og at renholdspersonalet gjøres bevisst på hvilken type gulv de behandler slik at de tilpasser metoder og kjemikalier til dette. Derfor må all behandling av ESD-gulv avklares med gulvprodusenten i forkant, slik at gulvets egenskaper ivaretas og opprettholdes.

Mange ESD-gulv har ikke PUR-overflate og kan derfor oppleves ruere. Overflaten kan også være laget av en ledende PUR som stiller spesielle krav til renholdet.

– Det finnes egne rengjøringsmidler og polisher for ESD-gulv. Denne typen gulv skal ikke behandles med vanlig polish, voks eller annen coating uten at dette er kontrollert og godkjent av gulvprodusenten. Feil kan nemlig ødelegge funksjonen, sier Lia.
